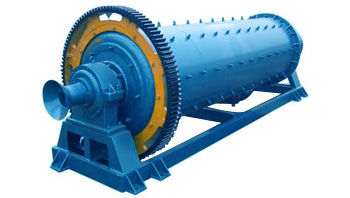

球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
進料粒度：≤20-≤25mm
生產能力：1.5-338t
應用領域：廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業。
適用物料：黑色與有色金屬選礦以及玻璃陶瓷
根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。
1.球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控)等主要部分組成，主機包括筒體，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承，還要有驅動部分，如電動機，和傳動齒輪，皮帶輪，三角帶等。
2.中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，性能可靠。
3.根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。節能球磨機，采用自動調心雙列向心球面滾子軸承，運轉阻 力小，節能效果顯著。筒體部分，在原有筒體出料端增加了一段圓錐筒體，既增加了磨機的有效容積，又使筒內介質分配更加合理。
球磨機配件有球磨機大齒輪、球磨機小齒輪、球磨機中空軸、球磨機齒圈、球磨機大齒圈、球磨機鋼球、球磨機隔倉板、球磨機傳動裝置、球磨機軸承、球磨機端襯等等。
根據大型齒輪的工作條件不同大齒輪常用如下材料制造： (1)中碳結構鋼 (2)中碳合金構鋼 (3)滲碳鋼 (4)氮化鋼。
球磨機大齒輪的結構由于使用要求不同而具有各種不同的形狀，但從工藝角度可將齒輪看成是由齒圈和輪體兩部分構成。按照齒圈上輪齒的分布形式，可分為直齒、斜齒、人字齒等。
球磨機是由水平的筒體，進出料空心軸及磨頭等部分組成，筒體為長的圓筒，筒內裝有研磨體，筒體為鋼板制造，有鋼制襯板與筒體固定，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中，研磨體也可用鋼段。
根據研磨物料的粒度加以選擇，物料由球磨機進料端空心軸裝入筒體內，當球磨機筒體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它附在筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。
物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝各種規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显诘谝粋}(cāng)達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
筒體在回轉的過程中，研磨體也有滑落現象，在滑落過程中給物料以研磨作用，為了有效的利用研磨作用，對物料粒度教大的一般二十目磨細時候，把磨體筒體用隔倉板分隔為二段，即成為雙倉，物料進入第一倉時候被鋼球擊碎，物料進入第二倉時候，鋼段對物料進行研磨，磨細合格的物料從出料端空心軸排出，對進料顆粒小的物料進行磨細時候，如砂二號礦渣，粗粉煤灰，磨機筒體可不設隔板，成為一個單倉筒磨，研磨體也可以用鋼段。
原料通過空心軸頸給入空心圓筒進行磨碎，圓筒內裝有各種直徑的磨礦介質（鋼球、鋼棒或礫石等)。當圓筒繞水平軸線以一定的轉速回轉時，裝在筒內的介質和原料在離心力和摩擦力的作用下，隨著筒體達到一定的高度，當自身的重力大于離心力時，便脫離筒體內壁拋射下落或滾下，由于沖擊力而擊碎礦石。同時在磨機轉動過程中，磨礦介質相互間的滑動運動對原料也產生研磨作用。磨碎后的物料通過空心軸頸排出。
| 型號及規格 | 類別 | 筒體轉速 (r/min) | 裝球重量 (t) | 進料粒度 (mm) | 出料粒度 (mm) | 產量 (t/h) | 配套電機 | 外形尺寸(長×寬×高) (mm) | 重 量 | |
| 型 號 | 功 率(Kw) | |||||||||
| SMQG600×700 | 干濕 | 47. 5 | 0. 3 | ≤10 | 0. 074-0. 8 | 0. 1~0. 24 | Y132M1-6 | 4 | 1858×1678×946 | 1. 84 |
| SMQG600×1800 | 干濕 | 45. 58 | 0. 56 | ≤10 | 0. 074-0. 8 | 0. 15~0. 35 | Y160M-6 | 7. 5 | 2070×1623×997 | 2 |
| SMQG900×900 | 干濕 | 37. 4 | 0. 95 | ≤25 | 0. 0 74-0. 6 | 0.22~1. 07 | Y160L-6 | 11 | 3680×2320×2000 | 4. 5 |
| SMQG900×1800 | 干濕 | 38 | 1. 80 | ≤25 | 0. 075-0. 6 | 0. 4~2 | Y225M-8 | 22 | 4765×2300×1985 | 5. 5 |
| SMQG900×3000 | 干濕 | 37. 4 | 2. 70 | ≤25 | 0. 074-0. 3 | 0. 8~2. 5 | Y225M-6 | 30 | 6170×2034×2074 | 7. 2 |
| SMQG900×3500 | 干濕 | 37. 4 | 3 | ≤25 | 0. 074-0. 34 | 0. 8~3. 2 | Y225M-6 | 30 | 6670×2034×2074 | 8 |
| SMQG1200×1200 | 干濕 | 35 | 2. 4 | ≤20 | 0. 075-0. 6 | 2~3 | Y250M-8 | 30 | 5520×2800×2550 | 11. 4 |
| SMQG1200×1500 | 干濕 | 35 | 2. 6 | ≤25 | 0. 075-0. 6 | 2~3. 8 | Y250M-8 | 30 | 4800×2750×2200 | 11. 8 |
| SMQG1200×2400 | 干濕 | 32 | 4. 8 | ≤20 | 0. 075-0. 6 | 0. 4~5. 8 | Y280S-6 | 45 | 6520×2850×2540 | 13. 4 |
| SMQG1200×4500 | 干濕 | 30 | 5. 2 | ≤15 | 0. 074 | 1. 4~1. 6 | Y280M-6 | 55 | 8820×3070×2630 | 17. 7 |
| SMQG1500×1500 | 干濕 | 28. 8 | 5 | ≤25 | 0. 075-0. 4 | 1. 4~4. 5 | JR115-8 | 60 | 5585×3135×2658 | 14 |
| SMQG1500×3000 | 干濕 | 28. 8 | 8 | ≤25 | 0. 075-0. 4 | 2. 5~8 | JR125-8 | 95 | 7604×2630×2698 | 17 |
| SMQG1500×5700 | 干濕 | 28. 8 | 12 | ≤25 | 0. 074-0. 4 | 3~5 | JR127-8 | 130 | 10440×3200×2114 | 25 |
| SMQG1830×5000 | 干濕 | 24. 5 | 15 | ≤25 | 0. 074-0. 4 | 5~7 | JR137-8 | 210 | 9880×4685×3750 | 35. 5 |
| SMQG1830×7000 | 干濕 | 24. 5 | 21 | ≤25 | 0. 074-0. 4 | 6~7 | JR138-8 | 245 | 12200×4685×3750 | 39. 6 |
| SMQG1800×8000 | JR138-8/ | 245 | 13200×4685×3750 | 41. 5 | ||||||
| SMQG2100×3000 | 干濕 | 23. 8 | 20 | ≤25 | 0. 074-0. 8 | 4~16 | JR137-8 | 210 | 9050×4800×3800 | 43. 2 |
| SMQG2200×4000 | 干濕 | 21. 8 | 26 | ≤25 | 0. 075-0. 6 | 8. 8~52 | JR137-8 | 210 | 9217×4636×3720 | 48. 8 |
| SMQG2200×6500 | 干濕 | 21. 6 | 28 | ≤25 | 0. 074-0. 8 | 16 | JR1410-8 | 370 | 12280×5365×4210 | 52. 43 |
| SMQG2200×8000 | JR500L3-8 | 480 | 13780×5365×4210 | 70 | ||||||
| SMQG2400×3000 | JR1410-8 | 280 | 9728×4956×4018 | 67 | ||||||
| SMQG2400×3600 | 干濕 | 23. 26 | 31 | ≤25 | 0. 075-0.6 | 10-45 | JR138-8 | 280 | 8975×4975×4115 | 56 |
| SMQG2400×8000 | YR500L2-8 | 560 | 14967×5592×4070 | 102. 4 | ||||||
| SMQG2700×2100 | 干濕 | 21. 6 | 26 | ≤25 | 0. 075-0. 6 | 10-54 | JR138-8 | 280 | 12280×5365×4210 | 69. 2 |
| SMQG2700×2700 | JR148-8 | 310 | 9900×5500×4500 | 68. 53 | ||||||
| SMQG2700×3600 | TDMK400-32/2150 | 400 | 9785×5767×4995 | 77 | ||||||
| SMQG3200×3000 | TDMK500-36 | 500 | 13700×6760×5100 | 113. 5 | ||||||
| SMQG3200×3100 | TDMK630-36 | 630 | 12750×6750×5150 | 114.435 | ||||||
| SMQG3200×3600 | TDMK630-36 | 630 | 14300×6760×5200 | 119. 012 | ||||||
| SMQG3200×4500 | TDMK800-36 | 800 | 12700×7200×5700 | 127. 65 | ||||||
| SMQG3600×3900 | TM1000-36/3600 | 1000 | 15000×7200×6300 | 145. 00 | ||||||
| SMQG3600×4500 | TDMK1250-40 | 1250 | 15200×7750×6300 | 159.70 | ||||||
| SMQG3600×5000 | JM1400-40 | 1400 | 17600×7750×6300 | 158 | ||||||
| SMQG3600×6000 | TDMK1600-40 | 1600 | 17000×8800×6500 | 189 | ||||||
| 帶篩磨?1900×900 | 干 | 26. 8 | 0. 75 | ≤50 | 2. 5 | 0. 5~0. 8 | Y200L-8 | 15 | 4330×2600×3118 | 7. 3 |
| SMQY900×900 | 溢流 | 37. 4 | 0. 96 | ≤40 | 0. 075-0. 6 | 0. 10~0. 9 | Y225S-8 | 18 .5 | 4010×2300×2020 | 4. 03 |
| SMQY900×1800 | 溢流 | 38 | 1. 66 | ≤40 | 0. 075-0.6 | 0. 37~0. 80 | Y225M-8 | 22 | 5080×2300×2020 | 5. 4 |
| SMQY1200×1200 | 溢流 | 35 | 2. 4 | ≤20 | 0. 075-0.6 | 0. 36~2. 5 | Y250M-8 | 30 | 5030×2790×2540 | 11. 47 |
| SMQY1200×2400 | 溢流 | 32 | 4. 8 | ≤20 | 0. 075-0.6 | 0. 36~5. 18 | Y315S-8 | 55 | 6630×2800×2500 | 13. 4 |
| SMQY1500×1500 | 溢流 | 28. 8 | 4. 0 | ≤25 | 0. 075-0. 4 | 1-3. 5 | JR117-8 | 80 | 7800×3340×2770 | 17. 47 |
| SMQY1500×3000 | 溢流 | 28. 8 | 8. 0 | ≤25 | 0. 075-0. 4 | 2. 5~8 | JR125-8 | 95 | 7440×3340×2760 | 16. 28 |
| SMQY2100×3600 | 溢流 | 23. 8 | 20. 0 | ≤25 | 0. 075-0.6 | 4~20 | JR137-8 | 210 | 9300×4700×4400 | 46. 8 |
