新舊顎式破碎機的區別

發布日期:2022-11-22 11:52:31   點擊次數:     JC,破碎機,山美
  近年來,隨著我國工業化經濟的快速發展,對煤礦、金屬礦及非金屬礦等礦物質資源的需求不斷增長,使礦石采選行業得到快速發展。在礦山開采行業,顎式破碎機作為重要的粗碎設備,因其結構簡單,維修操作簡便,工作可靠等優勢被廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。

  目前市場上的顎式破碎機有兩種:一種是國內常見的老款機;另一種是借鑒國外產品改進的機器。老式顎式破碎機在市場上仍然占據主導地位,主要是因?yàn)槠涔に嚭?jiǎn)單,生產廠家眾多,而新型顎式破碎機的生產廠家主要是一些國外企業和國內龍頭企業。隨著經濟和社會的發展,可以預見,節能環保的新型顎式破碎機將取代舊的顎式破碎機,顎式破碎機將朝著生產率高、適用性強、重量輕、維修方便的方向發展。

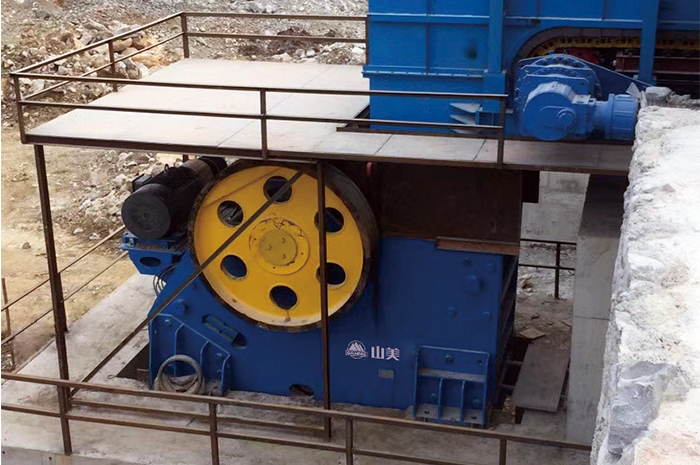

新舊顎式破碎機的區別

JC歐版鄂式破碎機

  新老顎破的差異性主要體現在:破碎腔類型、機架結構、調整制度形式等3個方面,下面就來介紹一下新老鄂破之間的差異。

  1.破碎腔類型的差異

  目前,動顎一般采用高強度鑄鋼件,動顎軸承采用振動機械專用調心滾子軸承,偏心軸采用重型鍛造偏心軸,軸承密封采用迷宮密封(脂潤滑),軸承座采用鑄造軸承座。

  新型顎式破碎機一般采用V型腔設計,可以增大肘板的傾斜角度,使破碎腔底部有更大的行程,從而增加物料處理量,提高破碎效率。此外,通過利用動力學仿真軟件建立動顎軌跡的數學模型并進行優化設計,增加了動顎的水平行程,減少了垂直行程,不僅提高了生產率,還大大降低了襯板的磨損。

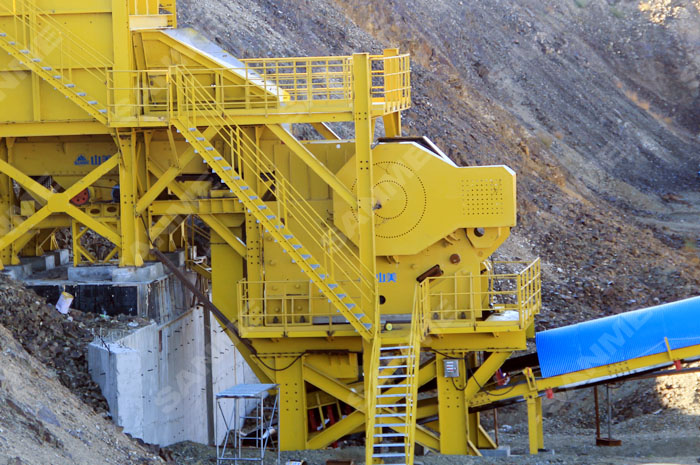

新舊顎式破碎機的區別


  2.機架結構的差異

  目前,顎式破碎機的機架形式分為焊接式和組裝式。

  焊接機架一般用于中小型產品,如果用普通板材焊接框架,結構簡單,成本低,但容易產生較大的焊接變形和殘余應力。老式顎式破碎機的機架一般采用螺栓將主機直接固定在底座上,但動顎的周期性工作產生較大的沖擊力,往往導致底座疲勞損壞。

  新型顎式破碎機一般采用有限元分析方法設計,并結合大圓弧過渡圓角和低應力區焊接來降低集中應力。

  組裝式機架一般用于大型產品,強度和可靠性高,運輸、安裝和維修方便。前車架和后車架用錳鋼鑄造,成本高。新型顎式破碎機一般采用模塊化設計,以減少零件的種類和數量。采用減振安裝設計,可以吸收設備的振動峰值,同時允許破碎機在垂直和縱向產生少量位移,減少對底座的沖擊。

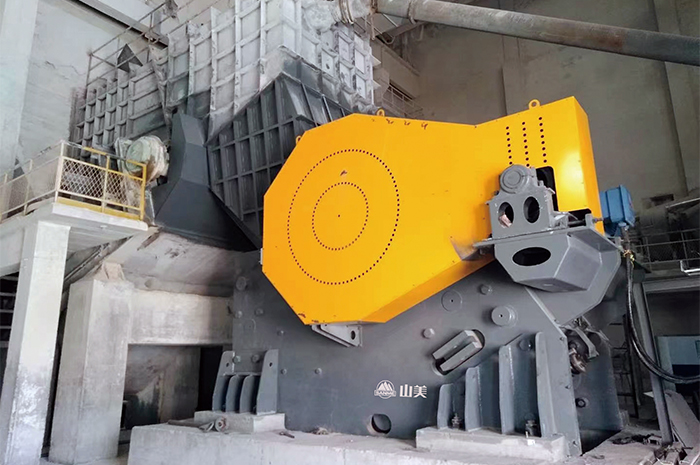

新舊顎式破碎機的區別


  3.調整制度形式的差異。

  目前顎式破碎機的調整機構主要分為墊片式和楔式兩種。

  老式顎式破碎機一般采用墊片式調整,調整時需要拆卸緊固螺栓,維修不便。新型顎式破碎機一般采用楔塊調節,兩個楔塊相對滑動來控制出料口的大小。調節簡單,安全可靠,可無級調節。調節楔的滑動分為液壓缸調節和螺釘調節,可根據需要選擇。

新舊顎式破碎機的區別

 如果您還有什么疑問的話,歡迎來電咨詢上海山美股份021-5820-5268上海山美官網(innov-habitat.com)郵箱:info@sanmecorp.com,我們的技術經理將在線為您解答。
